分布式光伏接入點示意圖

關于接入系統的基本定義

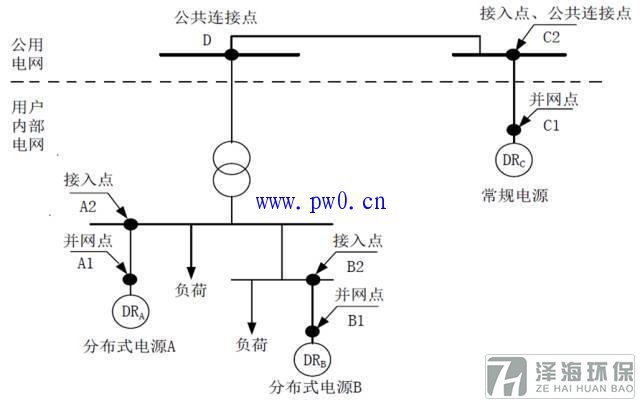

圖1：分布式光伏接入點示意圖
1. 并網點
對于有升壓站的分布式電源，并網點為分布式電源升壓站高壓側母線或節點;對于無升壓站的分布式電源，并網點為分布式電源的輸出匯總點。如圖所示，A1、B1點分別為分布式電源A、B 的并網點，C1 點為常規電源C 的并網點。
2. 接入點
指電源接入電網的連接處，圓形水箱，該電網既可能是公共電網，也可能是用戶電網。如圖所示，A2、B2點分別為分布式電源A、B 的接入點，不銹鋼保溫水箱，C2為常規電源C 的接入點。
3. 公共連接點
指用戶系統(發電或用電)接入公用電網的連接處。如圖所示，C2、D 點均為公共連接點，A2、B2點不是公共連接點。
4. 接入系統工程
如圖所示，A1—A2、B1—B2和C1—C2輸變電工程以及相應電網改造工程分別為分布式電源A、B 和常規電源C 接入系統工程，其中，A1—A2、B1—B2輸變電工程由用戶投資，C1—C2輸變電工程由電網企業投資。
5. 專線接入
指分布式電源接入點處設置分布式電源專用的開關設備(間隔)，如分布式電源直接接入變電站、開閉站、配電室母線，或環網柜等方式。
6. T接
指分布式電源接入點處未設置專用的開關設備(間隔)，如分布式電源直接接入架空或電纜線路方式。
