電氣圖繪制簡圖布局要求及元件表示方法

電氣圖繪制簡圖布局要求及元件表示方法
一、繪制簡圖的布局要求：
簡圖的繪制應做到布局合理、排列均勻、圖面清晰、便于看圖。為此在布局時應注意以下幾點：
(1)表示導線、信號通路、連接線等的圖線應采用直線，且交叉和折彎要最少。

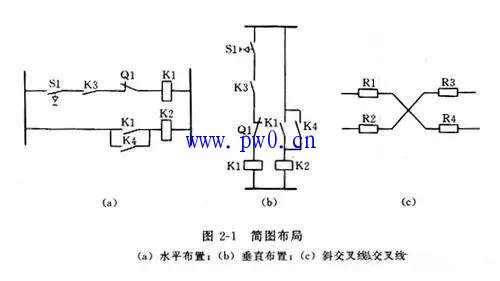

(2)簡圖可以水平布置，生活水箱，或者垂直布置，有時為了把相應的元件連接成對稱的布局，也可采用斜交叉線。

(3)電路或元件應按功能布置，并盡可能按其工作順序排列。
(4)對因果次序清楚的簡圖，尤其是和邏輯圖，其布局順序是從左到右和從上到下。

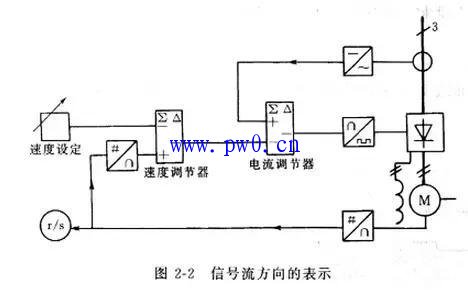

(5)在閉合電路中，正(前)向通路上的信號流方向應該從左到右或從上到下，反饋通路的方向則是從右到左或從下到上。應在信息線上畫開口箭頭以表明流向，開口箭頭不得與其他任何符號(例如電路限定符號)相鄰近。

(6)圖的引入線或引出線，最好畫在圖紙邊框附近。
(7)在同一張電氣圖樣中只能選用一種圖形形式，圖形符號的大小和線條的粗細亦應基本—致。
二、元件表示方法要求
當電路較簡單時，使用集中表示法或組合表示法即可滿足要求；當電路比較復雜時，可采用其他表示方法。重復表示法、組合表示法和分立表示法對集成電路特別適用。元件功能上獨立的組成部分的兩種表示法(組合或分立)，可以和功能有關的組成部分的幾種表示法(集中、半集中、分開和重復)之一結合使用。

半集中表示法常用于機械功能相關聯的元件，也可用于二進制邏輯元件。在半集中表示法中，應清晰地示出不易受到外部影響且功能上相關聯的元件內部各組成部分之間的聯系或連接。
在分開表示法中，功能上有關的各組成部分之間的內部聯系和連接是隱含的，高位水箱，只有當內部聯系如同線圈和相應觸點那樣明顯時才應采用分開表示法。表示元件各組成部分的每一個符號都應標注項目代號，以便與表示同一元件的其他所有符號相關聯。
在重復表示法中，元件中每個具有獨立功能的組成部分在幾處用集中表示法示出，而每一處只部分連接。圖中多次出現的同一端子都應標注端子代號，但連接只需在一處示出。如果能表達清楚，連接線或其他連接標記也可以全部示出。如果需要標識重復的信息，可把重復的端子代號加括號，或使用特殊的識別符，在圖中加以說明。
在用分立表示法時，表示元件組成部分的每個符號上應標注項目代號，以便與表示同一元件的其他符號相關聯。
三、組成部分可動的元件表示方法
組成部分(如觸點)可動的元件，應按照如下規定的位置或狀態繪制：
(1)單一穩定狀態的手動或機電元件，如繼電器、、制動器和離合器在非激勵或斷電狀態。在特定情況下，為了有助于對圖的理解，也可以表示在激勵或通電狀態，但此時應在圖中說明。
(2)和隔離開關在斷開(OFF)位置。對于有兩個或多個穩定位置或狀態的其他開關裝置，可表示在其中的任何一個位置或狀態。必要時須在圖中說明。
(3)標有斷開(OFF)位置的多個穩定位置的手動控制開關在斷開(OFF)位置。未標有斷開(OFF)位置的控制開關在圖中規定的位置。應急、備用、告警、測試等用途的手動控制開關，應表示在設備正常丁作時所處的位置，或其他規定的位置。
