浪涌抑制器電氣符號

浪涌抑制器電氣符號

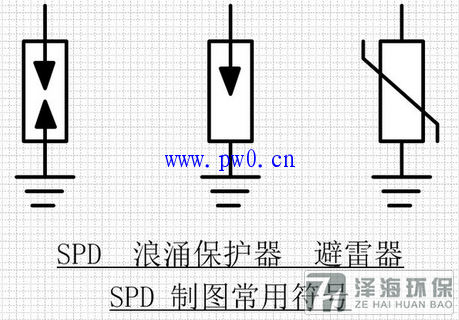

浪涌保護器的電氣符號一般用SPD表示，如圖所示：

　　浪涌保護器（電涌保護器）又稱器，不銹鋼水箱，簡稱（SPD）適用于交流50/60HZ，額定電壓220V至380V的供電系統（或系統）中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護，304水箱，適用于家庭住宅、第三產業以及工業領域電涌保護的要求，具有相對相，相對地，相對中線，中線對地及其組合等保護模式。
浪涌抑制器的作用是抑制斷開瞬間由線圈反向電勢引起的尖峰高電壓。減少對其他電子線路的影像。
避免交流接觸器斷開瞬間的反向電勢，就是在線圈兩端并接阻容吸收回路。
不同容量、線圈電壓的接觸器，其阻容吸收數值不同。
感性電路的接通和斷開會引起過電壓，這種情況尤其會在接觸器控制回路斷開時出現。斷開接觸器線圈時，會導致線圈閉合時儲存在磁流回路中的電磁能量的釋放，以一陣過電壓波為特征恢復，產生陡坡和極高的振幅，可達千伏，這種情況嚴重干擾了電子設備，引起絕緣燒毀，毀壞敏感器件。為了減少這種危害，廠家設計了專用的浪涌抑制器；可以縮短或抑制預阻尼條件和預期相關的高頻率。
方法有：二極管，可調電阻，可調電阻＋RC裝置，RC裝置分別與線圈并聯。
