數顯萬用表使用方法教程

數字萬用表的測量過程由轉換電路將被測量轉換成直流電壓信號，再由模/數(A/D)轉換器將電壓模擬量轉換成數字量，然后通過電子計數器計數，最后把測量結果用數字直接顯示在顯示屏上。
萬用表測量電壓、電流和電阻功能是通過轉換電路部分實現的，而電流、電阻的測量都是基于電壓的測量，也就是說數字萬用表是在數字直流電壓表的基礎上擴展而成的。
數字直流電壓表A/D轉換器將隨時間連續變化的模擬電壓量變換成數字量，再由電子計數器對數字量進行計數得到測量結果，高位水箱，再由譯碼顯示電路將測量結果顯示出來。邏輯控制電路控制電路的協調工作，在時鐘的作用下按順序完成整個測量過程。
如何用萬用表測電壓
1、萬用表是我們常用的測試工具
主要用來測試電壓、電阻、電流等參數，在電子產品的測試、維修及產品制作上起到很大的作用。萬用表的主要組成是由電流表、刻度盤、量程選擇開關、表筆組成的。萬用表的型號眾多，但基本上使用方法是相同的。下面我們介紹一下用萬用表測電源方法以及萬用表測電壓原理。

2、萬用表測電壓方法

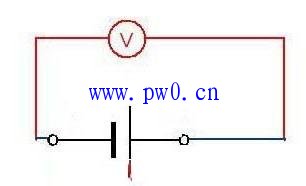

萬用表測電壓方法首先要將量程開關對準標有V的五檔范圍內（測試交流電壓要對準交流電壓的檔位，測試直流電壓時要對準直流電壓的檔位）。測量電壓時，要把電表表筆并接在被測電路上。根據被測電路的大約數值，選擇一個合適的量程位置。干電池每節最大值為1．5V，所以可放在5V量程檔。這時在面板上表針滿刻度讀數的500應作5來讀數。即縮小100倍。如果表針指在300刻度處，則讀為3V。注意量程開關尖頭所指數值即為表頭上表針滿刻度讀數的對應值，讀表時只要據此折算，即可讀出實值。除了電阻檔外，量程開關所有檔均按此方法讀測量結果。在實際測量中，遇到不能確定被測電壓的大約數值時，可以把開關先撥到最大量程檔，再逐檔減小量程到合適的位置。測量直流電壓時應注意正、負極性，若表筆接反了，表針會反打。如果不知遭電路正負極性，可以把萬田表量程放在最大檔，在被測電路上很快試一下，看筆針怎么偏轉，就可以判斷出正、負極性。

3、測220V交流電
把量程開關撥到交流500V檔。這時滿刻度為500V，讀數按照刻度1:1來讀。將兩表筆插入供電插座內，表針?biāo)缚潭忍幖礊闇y(cè)得的電壓值。測量交流電壓時，表筆沒有正負之分。

4、萬用表測電壓原理

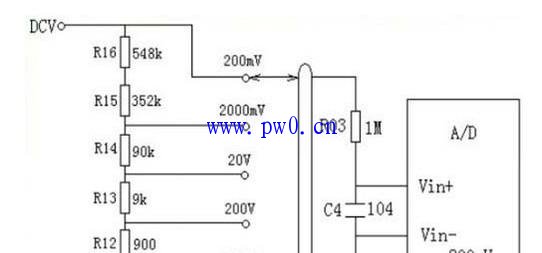

1、直流電壓轉換電路

2、交流電壓轉換電路

5、萬用表的使用的注意事項
（1）在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時，使萬用表指針指在零電壓或零電流的位置上。
（2）在使用萬用表過程中，不能用手去接觸表筆的金屬部分，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。
（3）在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時 ，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。
（4）萬用表在使用時，必須水平放置，以免造成誤差。同時，304水箱，還要注意到避免外界磁場對萬用表的影響。
（5）萬用表使用完畢，應將轉換開關置于交流電壓的最大擋。如果長期不使用，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。
萬用表的使用方法
1、使用前應熟悉萬用表各項功能，根據被測量的對象，正確選用檔位、量程及表筆插孔。
2、在對被測數據大小不明時，應先將量程開關，置于最大值，而后由大量程往小量程檔處切換，使儀表指針指示在滿刻度的1/2以上處即可。
3、測量電阻時，在選擇了適當倍率檔后，將兩表筆相碰使指針指在零位，如指針偏離零位，應調節“調零”旋鈕，使指針歸零，以保證測量結果準確。如不能調零或數顯表發出低電壓報警，應及時檢查。
4、在測量某電路電阻時，必須切斷被測電路的電源，不得帶電測量。
5、使用萬用表進行測量時，要注意人身和儀表設備的安全，測試中不得用手觸摸表筆的金屬部份，不允許帶電切換檔位開關，以確保測量準確，避免發生觸電和燒毀儀表等事故。
