示波器掃描電路故障圖解

　如果在接收電視信號時，測量一行周期的時間大于或小于64μs，那么，有圖像時行不同步；如果一行周期大于64μs過多，行輸出管極易燒壞。

　　在無信號時，用示波器測量行逆程脈沖的時間，因為此時無信號，行頻未被同步，一行周期的時間也基本上為64μs。

　　行逆程的時間應該保證在12μs，時間過大會造成行逆程脈沖電壓過低，CRT高壓供電過低而圖像放大，圖像的重現率下降，并且亮度變暗。

　　行逆程時間不足12μs，會造成行逆程脈沖電壓過高而有擊穿行輸出管及相關元件的危險，并且高壓過高，也會產生光柵不滿屏，圖像縮小的現象。

　　在維修行掃描部分，根據波形的變化，來判斷故障直觀準確。

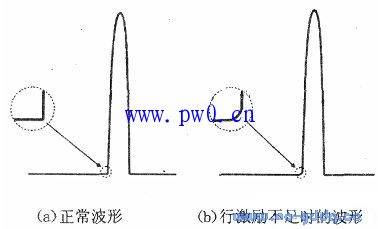

　　(1)根據波形判斷行輸出管工作狀態：下圖是行激勵不足的行逆程脈沖波形，行激勵不足嚴重時，立即燒“行管”，輕則會出現“行管”工作溫度較平時高，不定時燒“行管”。根據波形判斷的標準是：行脈沖左下腳，正常必須是直角[下圖(a)所示]，如果此腳出現圓弧狀[下圖(b)所示]，即為行激勵不足，要立即檢查行激勵部分的工作狀態。

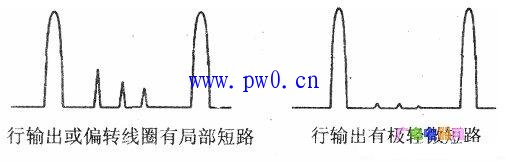

　　(2)根據波形判斷行輸出變壓器是否有輕微的局部短路：在正常狀態下在波形的正程52μs部分是一平直的直線；當行輸出變壓器出現局部短路時，在這一直線部分會出現小脈沖(如下圖)，并根據短路的嚴重程度，脈沖的個數和幅度則不同。
　　在維修過程中，此部分只要有小脈沖，行輸出變壓器必須要更換。

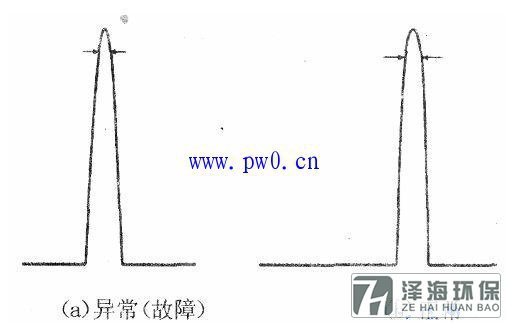

　　(3)根據波形判斷行掃描高壓輸出的電壓調整率：電視機在正常收看時，隨著調整亮度或者對比度，圖像的幅度（大小）有輕微的發生變化，用戶一般不易察覺，但是有的比較嚴重。這高壓輸出電壓調整率太差，其原因是行輸出變壓器本身問題和電路的配合問題。用示波器測量行脈沖波形上部的寬度，如果上部太尖（寬度窄），如下圖(a)所示。此變壓器應該更換試之[正常波形為上部應保持一定的寬度，如下圖(b)所示]。

　　根據波形調整逆程電容的大小，使行輸出部分工作在最佳狀態。在修理經常擊穿“行管”的電視機時，查看逆程時間是否夠12μs，小于12μs的行逆程脈沖幅度都是異常波形。若行掃描電路工作不正常，應該適當增加其逆程電容的容量，使逆程時間增大至12μs，以保證安全及正常工作。
