膨脹水箱的容積計算

膨脹水箱型式的分類：分開式和閉式。

開式有：密閉板式；隔膜式；球膽式；水泵定壓補水一體式。

從箱內壓力變化考慮：膨脹水箱又可分為定壓式和變壓式兩種。

閉式膨脹水箱容積計算：

vt—膨脹水箱容積；

vs—系統水容積，（參見下圖1）

v1—低溫時水的比容，m3/Kg；

v2—高溫時水的比容，m3/Kg

α—線性膨脹系數；鋼為11.7×10-6℃-1  銅為17.1×10-6℃-1

△T—水系統中最大溫差：℃（一般為5）

P1—低溫時水壓力，Kpa

P2—高溫時水壓力，Kpa

P1；P2的確定：

P1=箱體靜壓頭+系統頂部的最小壓力值；

P2=運行時最高壓力。

開式膨脹水箱容積計算方法：

VP--膨脹水箱有效容積，m3

α---水的體積膨脹系數，α=0.0006,1/℃

△t---系統內最大水溫變化值，℃

VS---系統內的水容量，m3，即系統中管道和設備內總容水量（參看圖一）

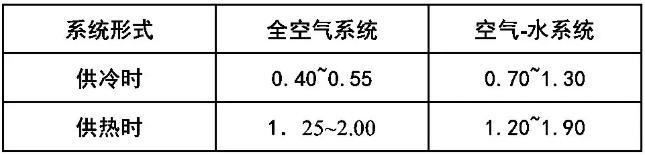

圖一：水系統中總容量（L/㎡空調面積）

注意單位變換！應把L換成m3。1升=0.001立方米(m3)

冷凍水系統的補水量（膨脹水箱）：

水箱容積計算：Vp=a△tVs m3

Vp—膨脹水箱有效容積（即從信號管到溢流管之間高差內的容積）m3

a—水的體積膨脹系數，a=0.0006 L/℃

△t—最大的水溫變化值 ℃

Vs—系統內的水容量 m3，即系統中管道和設備內總容水量

水系統中總容水量（L/m2建筑面積）

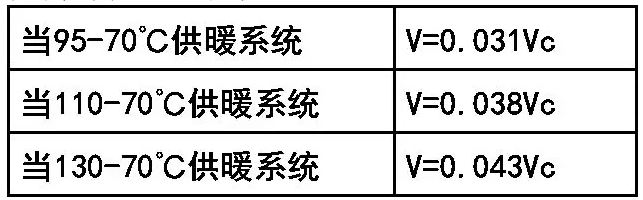

式中V—膨脹水箱的有效容積（即相當于檢查管到溢流管之間高度的容積），L；

Vc—系統內的水容量，L。

《空氣調節設計手冊》P794：膨脹水箱的底部標高至少比系統管道的最高點高出1.5m，補給水量通常按系統水容積的0.5-1％考慮。膨脹箱的接口應盡可能靠近循環泵的進口，以免泵吸入口內液體汽化造成氣蝕。
